产品详情

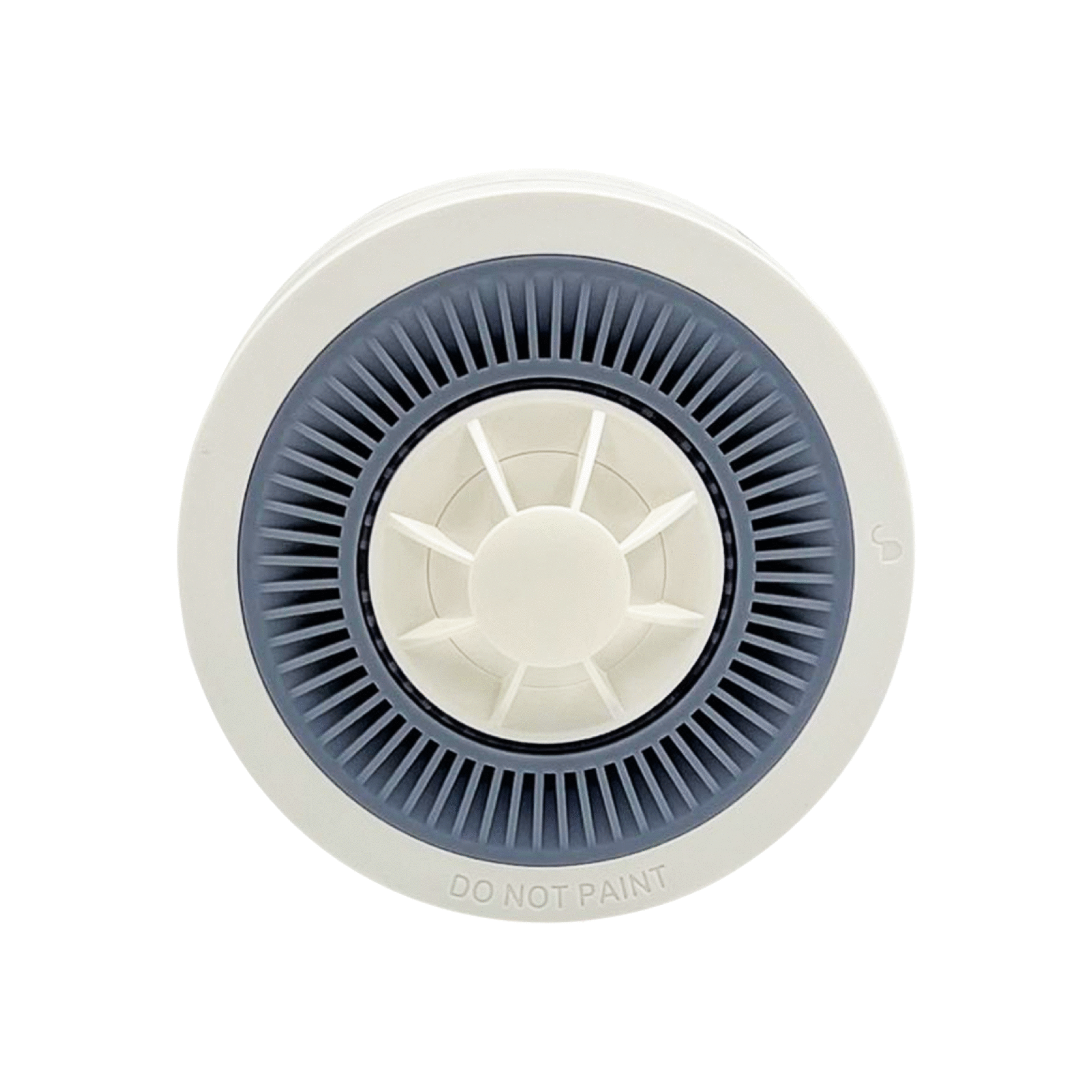

NB-IoT无线烟感报警器
价格: ****
收藏:0
流量卡:
产品型号:
购买数量:
库存量:19372
产品保证
正品保证
无忧保障
产品详情
资质认证
安装部署
接口协议
销售记录(11)
品牌: 赛特威尔 工作原理: 光电式
工作电压: DC3V 蜂鸣器: 压电式
电池规格: CR17450,锂锰,2400mAh 低压告警值: 2.7±0.1V
报警电流: <40mA 静态电流: ≤10μA
使用环境: 温度:-10℃~50℃,相对湿度:≤95% 报警方式: 声、光报警
报警音量: ≥85dB.3 米




无线烟感探测器

使





目录



第一章产品介绍

第二章施工流程及注意事项

1. 施工流程

2. 施工注意事项

第三章典型行业应用

一、应用于家庭厨房

二、应用于酒店住居

三、应用于餐厅类商业场所

第四章售后服务政策







产品介绍

行业背景

国内消防现状


    近年来,火灾频发,造成很大的人员及财产损失,国家高度重视,陆续出台相关文件,明确相关要求,落实消防安全责任。同时,人民消防意识逐渐提高,独立烟感得到一定程度的普及,在防火减灾方面起到一定的作用。但由于独立烟感产品存在一定的局限,市面上独立烟感质量参差不齐,功能单一,只能发出声光报警提示。人不在场收不到报警信息,工作状态不能实时掌握,独立烟感没有完全解决这些问题。随着全国“智慧消防”的推进,传统的独立烟感已经不能满足新型的市场需求,随之而来,新的智慧烟感解决方案呼之欲出。


政策法规逐步完善。


    基于国内严峻的火灾形势,2015年11月2日,公安部、民政部、住房和城乡建设部、中国保险监督管理委员会、全国老龄工作委员会办公室、中国残疾人联合会等六部委团体联合印发《关于积极推动发挥独立式感烟火灾探测报警器火灾防控作用的指导意见》(公消[2015]289号),要求充分认识独立感烟报警器对火灾防控的重要作用,鼓励和引导扩大独立感烟报警器应用范围。


    意见明确,养老院、福利院、残疾人服务机构、特困人员供养服务机构、幼儿园等老年人、残疾人和儿童建筑,家养老、“空巢老人”、分散养老特困人员等人群住宅,社区综合服务设施等社区居民活动场所,位于棚户区、城乡结合部、传统文化村落和三级及以下耐火等级的老旧居民住宅,宿舍、出租屋、农家乐、小旅馆、地下居住空间等亡人火灾多发的场所宜推广安装独立感烟报警器;鼓励在其他居民住宅内安装使用独立感烟报警器,文件同时也指出:在独立感烟报警器使用相对集中的区域,可探索选用联网型产品,同步向远程显示器等辅助设备和监护人、管理人员发送短信等提示信息。


    2017年10月10日,公安部消防局发布了《关于全面推进“智慧消防”建设的指导意见》。


    意见要求,在新建高层住宅应用城市物联网消防远程监控系统,对消防设施、电气线路、燃气管线、疏散楼梯等进行实时监测。在老旧高层住宅建筑加装应用独立式火灾探测报警器、简易喷淋装置、火灾应急广播以及独立式可燃气体探测器、无线手动报警、无线声光警报等设施。


    国务院高度重视并于2017年12月4日发布《关于近期几起火灾事故的通报》,对消防安全工作提出更高要求。文件指出:各地区要结合实际情况,强化集生产、经营、储存和住宿为一体的“三合一”、“多合一”建筑及群租房的火灾隐患排查,住宿10人以上的,一律加装独立式火灾报警探测器,实行专职管理员夜间巡查措施;住宿30人以上的,一律按照标准安装自动灭火、火灾报警等消防设施,明确专人负责消防管理。


    可见政府部门及运营商都在大力推进智慧烟感应用落地,受政策影响以及人民消防意识的提高,智慧烟感的市场规模将得到迅猛发展。


    鉴此,针对目前消防报警行业存在的问题,智能无线烟感探测器产品采用独特的结构设计和光电传感技术,它能够实时监视探测烟雾的存在,检测可见颗粒(阴燃火灾)速度比电离报警器更快,一旦检测到烟雾和火灾危险,报警器红色LED 指示灯立即快速闪烁,并发出报警声,同时报警信号通过无线通信传到云平台,实现现场与后台实时监测,从而形成一个烟感检测的物联网系统。产品具有防尘、防虫、抗光线干扰等功能,从设计上保证了产品的稳定性。适用于住宅、厂房、商场、宾馆、办公楼、教学楼、银行、图书馆以及仓库等场所的火灾报警。


产品分类

NB无线烟感报警器


产品概述

    GS524N采用高品质元件,结合先进电子技术及精良工艺而制成,并基于NB-Iot物联网专用网络通信的独立式光电感烟火灾探测器,采用 3V高容量锂电池供电,内置 NB-IOT无线通信模块,能够探测火灾时产生的烟雾,及时发出报警,并将报警信息实时上报给智慧消防监控平台。实时监测烟雾的存在,一旦烟雾浓度达到产品报警设定值,及时发出声、光报警信号,并将报警信号上报给物联网平台,在转接至移动电话。提醒用户立即采取有效措施,排除险情,有效避免火灾、爆炸、中毒等恶性事故的发生。可广泛用于网咖、休闲场所、住宅等场所进行火灾安全监测。本产品采用微处理器控制,具有高可靠,低误报的特点,拥有现场声、光报警及静音功能。


1.1.2产品特点


    高可靠,低误报


    视频联动


    电量不足提醒


    渐近音报警


    防拆防盗


    电话/短信/APP推送报警


    远程消音、复位


    无需布线,易安装


1.1.3产品技术参数


型   号
GS524N
工作原理
光电式
执行标准
GB20517-2006
工作电压
DC3V
电池寿命
3年(出厂开始计算)
静态电流
≤10μA
静音时间
约90秒
使用环境
温度:-10℃~50℃
相对湿度:≤95%
报警方式
声、光报警
报警音量
≥85dB,3米
产品净重
约162克(带电池)
外形尺寸
Ф104.0×42.0毫米
输出功能
无线输出






2.1.41.1.1.4产品外观结构







1.1.5产品面板说明



序号
名称
功能
1
蜂鸣器出音孔
报警声音提示
2
指示灯及导光圈
报警及电源提示
3
按键
声、光测试或静音设置




1.1.6 产品安装说明


安装位置(见图2、图3)


报警器的安装位置应遵循以下原则:


    探测器宜水平安装于天花板,如必须倾斜安装时,倾斜角度不应大于45度。


    水平天花板下,探测器应安装于中心位置且50厘米内不能有遮挡物。如果无法安装于中心位置,那么离墙壁、梁边的水平距离,不应小于10厘米。(图2)


    倾斜天花板下,探测器离最高点的距离不小于50厘米。(图3)


    在宽度小于3米的内走道顶棚上设置探测器时,宜居中布置。探测器的安装间距不宜超过10米,探测器距端墙的距离不应大于探测器安装间距的一半。



图2

图3


安装步骤及方法


SIM卡安装


    将SIM卡插入,有芯片的一面朝下,注意SIM卡缺口方向要与底壳上的丝印保持一致,并确保卡片安装到位不松动。


电池安装


    将电池装入电池盒,注意电池的正负极性,请勿装反。


报警器的测试


    按下自检按键不松开至少3秒以上,报警器出现声光报警(红色LED指示灯闪烁并伴随蜂鸣器报警),说明蜂鸣器和电池处于正常工作状态。


报警器安装(见图4)


    选定合适的安装位置(参考安装位置),确定报警器挂板上两个固定螺丝的位置,并钻两个直径为5毫米,深度为25~30mm的孔。



    分别插入安装包中的两个膨胀胶塞到孔中。


    按图4,将两颗螺钉穿过挂板固定孔后拧入胶塞中,使挂板固定在安装表面,然后将报警器安装在挂板上并旋转直至安装到位(面壳上的锁扣标志与挂板侧边圆孔对齐),务必保证挂板与产品的安装牢固无松动。





1.1.7操作说明


    待机指示:红色LED指示灯每50秒闪烁一次,表示报警器工作正常。


    烟雾报警:当烟雾报警器探测到燃烧产生的烟雾颗粒并达到报警值时,报警器进入报警状态(蜂鸣器发出“哔”声0.5秒-停0.5秒-“哔”声0.5秒-停0.5秒-“哔”声0.5秒-停1.5秒,同时伴有LED的闪烁,重复此循环。当报警器探测到烟雾低于其报警阈值时,报警器将会退出报警状态。


    消音功能:当报警器报警时,长按测试键会进入报警静音模式,此时红色LED指示灯会每8S闪烁一次,静音时间约为90秒。此功能可以用于在确保安全环境的条件下,消除不必要的报警声。


    低电量提示:黄色LED指示灯每隔50秒钟闪烁一次,并在闪灯的同时蜂鸣器发出“哔”的一声,表示产品电池电量不足,请在7天内更换新的电池。


    产品故障:黄色LED指示灯每隔50秒闪烁两次, 并在两次闪灯之间发出“哔”的一声,表示探测器功能异常,如按照“保养及清洁”清洁报警器后仍不能解除,请立即更换报警器。


    测试模式:按下自检按键不松开保持至少3秒,报警器出现声光报警(红色LED指示灯闪烁并伴随蜂鸣器报警),说明蜂鸣器和电池处于正常工作状态。如果没有报警声音,电池可能耗尽或出现其他问题,您可以参考“故障排除”部分解决方案。

不要使用明火测试产品报警功能,这可能会损坏报警器或者引起火灾。


    由于报警声音在85分贝以上,在测试时,请与报警器保持一个胳膊长度的距离。


    需要每月对报警器进行一次测试以确保产品正常工作。


    请按住测试按键保持至少3秒,报警器会发出声光报警,直到松开测试按键。该报警可能在释放测试按键后维持几秒钟后停止。


注意:如果报警器发出声光报警,而又不是在人为测试的情况下,这意味着报警器已经检测到烟雾,此时请立即按照预定的路线撤离到安全的地方。


1.1.8设备保养


    除了每月检测,每月至少一次清洁报警器以去除灰尘、污垢和碎屑。


    使用吸尘的软毛刷,清扫报警器的盖及各个边。


    该报警器有电池低电压监控功能,当电池低电压时,产品会每隔50秒钟发出“哔”的叫声同时黄色LED指示灯闪烁,提示产品进入电池低压状态,必须在7天内更换新的电池,否则会失去报警功能,存在安全隐患。


    当出现电池故障或者其他故障的时候,你可以参考“故障排除”进行解决。如果在质保期内还有其他故障,可以将产品退回销售商处。


重要提示:不要试图取下外壳清洁内部。这会影响产品质保。


1.1.9设备维修


    如果报警器不能正常工作但仍在保修期内,请将产品包在一个牢固的包装盒内进行防护填充,并且发回到售卖产品的零售商处。如果报警器不在保修期,需要更换一个新的报警器。


注意:不要试图自行拆卸与修复报警器。它会影响产品质保。


1.1.10 故障排查


问题
处理方法
误报警
1、查看室内是否有较大烟尘或水蒸气。
2、按照“保养及清洁”清洁安装环境。
按测试键不报警,注意
至少按测试键3秒钟
1:卸下挂板,检查下电池是否安装正确。
2:按照“保养及清洁”清洁报警器,如果未解决问题,在保修期内,请退回至购买的地方。不在保修期内时,请更换报警器。
每隔50秒黄色指示灯闪烁一次,同时伴随“哔”的一声(低电量指示)
需要更换新电池
报警器每50秒发出“哔”的一声(产品故障指示)
按照“保养及清洁”清洁报警器,如果未解决问题,在保修期内,请退回至购买的地方。不在保修期内时,请更换报警器。
报警声异常,时响时停




1.1.11安装注意事项


    在探测器50厘米安装范围内,不应有遮挡物,并确保周围空气环境清洁;


    避免安装在窗户、风扇、楼梯口等风流量较大的地方;


    避免安装在厨房、炉具、热水炉等高油烟高温高湿的区域;


    避免安装在多尘、腐蚀气体环境、油漆,肮脏或昆虫出入的地方,避免安装在有大量油漆、稀释剂等会产生胶状悬浮物的物品附近。


    请在房子完成装修好后再安装探测器,避免装修期间产生的粉尘进入探测器内部;


    禁止将探测器安装在室外;


    选用安装位置时,请确认打孔不会造成天花板漏水,及钻孔附近没有电线或管道通过;



1.1.12消防安全知识实践


    如果在您没按测试按键的情况下报警声响起,那么它警告有危险情况发生,您必须做出快速的响应。为了防止这样的情况发生,制定家庭逃生计划,与所有家庭成员进行讨论,且需要经常进行练习。


    每个人都了解烟雾报警器的声音,并解释此声音的意思。


    确定2个出口,且规定每个房间到出口的路线。


    教导所有家庭成员怎样检查门的温度,在门是高温状态下,不要尝试去开门,使用其他备用出口。


    教导所有家庭成员沿着地面爬行,使自己远离危险的烟雾火灾区。


    为大家确定一个安全的室外聚集场所。


在发生火灾时应该怎么做?


1:不要恐慌,保持冷静,拨打消防火警电话。


2:尽快离开建筑物。在开门前检查它是否处于高温状态,如果是则使用备用出口。沿地面爬行,不要停下来去取任何贵重东西。


在预先约定的聚集场所集合。


不要返回燃烧的建筑物内,在预先约定的聚集场所等待消防部门到达。


注意:这些指南将有助于您在发生火灾的情况下减少受伤几率。实践消防安全规定,防止危险情况。




NB无线烟温一体报警器

2.1产品概述


    GS594N采用高品质元件,结合先进电子技术及精良工艺而制成,并基于物联网专用网络通信的独立式光电感烟火灾报警器,采用 3V高容量锂电池供电,内置无线通信模块,能够探测火灾时产生的烟雾,及时发出报警,并将报警信息实时上报给NB-IOT智慧消防监控平台。实时监测烟雾的存在,一旦烟雾浓度达到产品报警设定值,及时发出声、光报警信号,并将报警信号上报给物联网平台,在转接至移动电话。提醒用户立即采取有效措施,排除险情,有效避免火灾、爆炸、中毒等恶性事故的发生。可广泛用于网咖、休闲场所、住宅等场所进行火灾安全监测。本产品采用微处理器控制,具有高可靠,低误报的特点,拥有现场声、光报警及静音功能。


2.2产品特点


双光感知技术,有效降低水汽引起的误报


烟温一体两级报警,助力火情确认


电量不足提醒


信号查询|入网指示|故障自检


防拆防盗


电话/短信/APP推送报警


远程消音、复位


无需布线,易安装


2.3产品技术参数


型   号
GS594N
工作原理
光电式
执行标准
GB20517-2006
工作电压
DC3V
电池寿命
三年(出厂开始计算)
静态电流
≤10μA
静音时间
约80秒
使用环境
温度:-10℃~50℃
相对湿度:≤95%
报警方式
声、光报警
报警音量
≥85dB,3米
产品净重
约185克(带电池)
外形尺寸
Ф104.0×55.0毫米
输出功能
无线输出






2.4产品外观结构







2.5产品面板说明




序号
名称
功能
1
蜂鸣器出音孔
声音提示
2
测试按键
报警声音测试
3
三色指示灯
黄色故障,绿色待机,红色报警指示




2.6 产品安装说明


2.6.1、安装位置(见图2、图3)


报警器的安装位置应遵循以下原则:


    报警器宜水平安装于天花板,如必须倾斜安装时,倾斜角度不应大于45度。


    水平天花板下,报警器应安装于中心位置且50厘米内不能有遮挡物。如果无法安装于中心位置,那么离墙壁、梁边的水平距离,不应小于30厘米。(图2)


    倾斜天花板下,报警器离最高点的距离不小于50厘米。(图3)


    在宽度小于3米的内走道顶棚上安装报警器时,宜居中布置。报警器的安装间距不宜超过10米,报警器距端墙的距离不应大于报警器安装间距的一半。

2.6.2安装步骤及方法


    将电池装入产品电池盒,注意电池的正负极性,请勿装反。


报警器的测试


    按下测试按键不松开保存3秒以上,报警器出现声光报警(红色LED指示灯闪烁并伴随蜂鸣器报警),说明蜂鸣器和电池处于正常工作状态。


选择合适的报警器安装位置


报警器安装(见图4)


    选定合适的安装位置(参考安装示意图),确定报警器挂板上两个固定螺丝的位置,并钻两个直径为5毫米,深度为25~30mm的孔。



分别插入安装包中的两个膨胀胶塞到孔中。


    按图4,将两颗螺钉穿过挂板固定孔后拧入胶塞中,使挂板固定在安装表面,然后将报警器安装在挂板上并旋转直至安装到位(面壳上的锁扣标志与挂板侧边圆孔对齐),务必保证挂板与产品的安装牢固无松动。


2.7操作说明

待机指示:绿色LED指示灯每40秒闪烁一次,表示报警器工作正常。


    烟雾报警:当烟雾报警器探测到燃烧产生的烟雾颗粒并达到报警值时,报警器进入报警状态(蜂鸣器发出“哔”声0.5秒-停0.5秒-“哔”声0.5秒-停0.5秒-“哔”声0.5秒-停1.5秒,同时伴有LED的闪烁,重复此循环。当报警器探测到烟雾低于其报警阈值时,报警器将会退出报警状态。


    消音功能:当报警器报警时,长按测试键会进入报警静音模式,此时红色LED指示灯会每8S闪烁一次,静音时间约为80秒。此功能可以用于在确保安全环境的条件下,消除不必要的报警声。


    低电量提示:黄色LED指示灯每隔40秒钟闪烁一次,并在闪灯的同时蜂鸣器发出“哔”的一声,表示产品电池电量不足,请在7天内更换新的电池。


    产品故障:黄色LED指示灯每隔40秒闪一次, 并在两次闪灯之间发出“哔”的一声,表示报警器功能异常,按照“保养及清洁”清洁报警器后仍不能解除,请立即更换报警器。


    测试模式:按下测试按键不松开保持至少3秒,报警器出现声光报警(红色LED指示灯闪烁并伴随蜂鸣器报警),说明蜂鸣器和电池处于正常工作状态。如果没有报警声音,电池可能耗尽或出现其他问题,您可以参考“故障排除”部分解决方案。

不要使用明火测试产品报警功能,这可能会损坏报警器或者引起火灾。


    由于报警声音在85分贝以上,在测试时,请与报警器保持一个胳膊长度的距离。

需要每月对报警器进行一次测试以确保产品正常工作。


    请按住测试按键保持至少3秒,报警器会发出声光报警,直到松开测试按键。该报警可能在释放测试按键后维持几秒钟后停止。


注意:如果报警器发出声光报警,而又不是在人为测试的情况下,这意味着报警器已经检测到烟雾,此时请立即按照预定的路线撤离到安全的地方。


2.8设备保养及清洁


    除了每月检测,每月至少一次清洁报警器以去除灰尘、污垢和碎屑。


    使用吸尘的软毛刷,清扫报警器的盖及各个边。


    该报警器有电池低电压监控功能,当电池低电压时,产品会每隔40秒钟发出“哔”的叫声同时黄色LED指示灯闪烁,提示产品进入电池低压状态,必须在7天内更换新的电池,否则会失去报警功能,存在安全隐患。


    当出现电池故障或者其他故障的时候,你可以参考“故障排除”进行解决。如果在质保期内还有其他故障,可以将产品退回销售商处。


重要提示:不要试图取下外壳清洁内部。这会影响产品质保。


2.9设备维修


    如果报警器不能正常工作但仍在保修期内,请将产品包在一个牢固的包装盒内进行防护填充,并且发回到售卖产品的零售商处。如果报警器不在保修期,需要更换一个新的报警器。


注意:不要试图自行拆卸与修复报警器。它会影响产品质保。


2.10 故障排查


问题
处理方法
误报警
1、查看室内是否有较大烟尘或水蒸气。
2、按照“保养及清洁”清洁安装环境。
按测试键不报警,注意
至少按测试键3秒钟
1:卸下挂板,检查下电池是否安装正确。
2:按照“保养及清洁”清洁报警器,如果未解决问题,在保修期内,请退回至购买的地方。不在保修期内时,请更换报警器。
每隔40秒黄色指示灯闪一次,同时伴随“哔”的一声(低电量指示)
需要更换新电池
黄色指示灯每40秒闪一次, 并在2次LED灯闪之间发出“哔”的一声
按照“保养及清洁”清洁报警器,如果未解决问题,在保修期内,请退回至购买的地方。不在保修期内时,请更换报警器。
报警声异常,时响时停




2.11安装注意事项

    在探测器50厘米安装范围内,不应有遮挡物,并确保周围空气环境清洁;


    避免安装在窗户、风扇、楼梯口等风流量较大的地方;


    避免安装在厨房、炉具、热水炉等高油烟高温高湿的区域;


    避免安装在多尘、腐蚀气体环境、油漆,肮脏或昆虫出入的地方,避免安装在有大量油漆、稀释剂等会产生胶状悬浮物的物品附近。


    请在房子完成装修好后再安装探测器,避免装修期间产生的粉尘进入探测器内部;


    禁止将探测器安装在室外;


    选用安装位置时,请确认打孔不会造成天花板漏水,及钻孔附近没有电线或管道通过;



2.12消防安全知识实践


    如果在您没按测试按键的情况下报警声响起,那么它警告有危险情况发生,您必须做出快速的响应。为了防止这样的情况发生,制定家庭逃生计划,与所有家庭成员进行讨论,且需要经常进行练习。


    每个人都了解烟雾报警器的声音,并解释此声音的意思。


    确定2个出口,且规定每个房间到出口的路线。


    教导所有家庭成员怎样检查门的温度,在门是高温状态下,不要尝试去开门,使用其他备用出口。


    教导所有家庭成员沿着地面爬行,使自己远离危险的烟雾火灾区。


    为大家确定一个安全的室外聚集场所。


    在发生火灾时应该怎么做?


    不要恐慌,保持冷静,拨打消防火警电话。


    尽快离开建筑物。在开门前检查它是否处于高温状态,如果是则使用备用出口。沿地面爬行,不要停下来去取任何贵重东西。


    在预先约定的聚集场所集合。


    不要返回燃烧的建筑物内,在预先约定的聚集场所等待消防部门到达。


注意:这些指南将有助于您在发生火灾的情况下减少受伤几率。实践消防安全规定,防止危险情况。






Lora无线烟感报警器

3.1产品概述


    Lora独立式感烟火灾探测报警器管理系统是基于新型无线独立烟感监控系统,结合物联网,通过大数据、云计算等新一代信息技术,将监控到的实时数据及时有效的传至云平台。云平台对收集到的数据进行检测和信息共享。


3.2产品特点


安装便捷


超低功耗


在线监控


周期心跳


实时报警


报警推送


3.3产品技术参数


型   号
TR - 22SD01LW
工作原理
双光源检测
发送电流
<110mA
工作电压
DC3.6V
工作频段
470MHz ~ 510MHz
接收灵敏度
- 142dBm
通信协议
LoRaWAN
使用环境
温度:- 10℃ ~ 55℃
湿度:10% ~ 90%RH无凝霜
报警方式
声、光报警
报警音量
≥85dB,3米
供电方式
电池供电
外形尺寸
直径110mm*高60mm
输出功能
无线输出











2.2.3.4产品外观

















3.5 产品安装说明


安装位置(见图2、图3)


报警器的安装位置应遵循以下原则:


    探测器宜水平安装于天花板,如必须倾斜安装时,倾斜角度不应大于45度。


    水平天花板下,探测器应安装于中心位置且50厘米内不能有遮挡物。如果无法安装于中心位置,那么离墙壁、梁边的水平距离,不应小于10厘米。(图2)


    倾斜天花板下,探测器离最高点的距离不小于50厘米。(图3)


    在宽度小于3米的内走道顶棚上设置探测器时,宜居中布置。探测器的安装间距不宜超过10米,探测器距端墙的距离不应大于探测器安装间距的一半。

图2

图3


二、安装步骤及方法


电池安装


    将电池装入电池盒,注意电池的正负极性,请勿装反。


报警器的测试


    蜂鸣器六秒响一次、红灯六秒闪烁一次,循环十五次说明蜂鸣器和电池处于正常工作状态。


报警器安装(见图4)


    选定合适的安装位置(参考安装位置),确定报警器挂板上两个固定螺丝的位置,并钻两个直径为5毫米,深度为25~30mm的孔。



    分别插入安装包中的两个膨胀胶塞到孔中。


    按图4,将两颗螺钉穿过挂板固定孔后拧入胶塞中,使挂板固定在安装表面,然后将报警器安装在挂板上并旋转直至安装到位,务必保证挂板与产品的安装牢固无松动。





3.6操作说明

    待机指示:蜂鸣器六秒响一次、红灯六秒闪烁一次,循环十五次,表示报警器工作正常。


    烟雾报警:当烟雾报警器探测到燃烧产生的烟雾颗粒并达到报警值时,报警器进入报警状态(蜂鸣器发出“哔”声0.5秒-停0.5秒-“哔”声0.5秒-停0.5秒-“哔”声0.5秒-停1.5秒,同时伴有LED的闪烁,重复此循环。当报警器探测到烟雾低于其报警阈值时,报警器将会退出报警状态。


    产品故障:设备灯不正常或者不亮表示探测器功能异常,如按照“保养及清洁”清洁报警器后仍不能解除,请立即更换报警器。


    不要使用明火测试产品报警功能,这可能会损坏报警器或者引起火灾。


    由于报警声音在85分贝以上,在测试时,请与报警器保持一个胳膊长度的距离。


    需要每月对报警器进行一次测试以确保产品正常工作。


注意:如果报警器发出声光报警,而又不是在人为测试的情况下,这意味着报警器已经检测到烟雾,此时请立即按照预定的路线撤离到安全的地方。



3.7设备保养


    除了每月检测,每月至少一次清洁报警器以去除灰尘、污垢和碎屑。


    使用吸尘的软毛刷,清扫报警器的盖及各个边。


    该报警器有电池低电压监控功能,当电池低电压时,产品会每隔10秒钟发出“哔”的叫声同时红色LED指示灯闪烁,提示产品进入电池低压状态,必须在7天内更换新的电池,否则会失去报警功能,存在安全隐患。


    当出现电池故障或者其他故障的时候,你可以参考“故障排除”进行解决。如果在质保期内还有其他故障,可以将产品退回销售商处。


重要提示:不要试图取下外壳清洁内部。这会影响产品质保。


3.8设备维修


    如果报警器不能正常工作但仍在保修期内,请将产品包在一个牢固的包装盒内进行防护填充,并且发回到售卖产品的零售商处。如果报警器不在保修期,需要更换一个新的报警器。


注意:不要试图自行拆卸与修复报警器。它会影响产品质保。


3.9 故障排查


问题
处理方法
误报警
1、查看室内是否有较大烟尘或水蒸气。
2、按照“保养及清洁”清洁安装环境。
按测试键不报警,注意
至少按测试键3秒钟
1:卸下挂板,检查下电池是否安装正确。
2:按照“保养及清洁”清洁报警器,如果未解决问题,在保修期内,请退回至购买的地方。不在保修期内时,请更换报警器。
每隔10秒红色指示灯闪烁一次,同时伴随“哔”的一声(低电量指示)
需要更换新电池
报警器每10秒发出“哔”的一声(产品故障指示)
按照“保养及清洁”清洁报警器,如果未解决问题,在保修期内,请退回至购买的地方。不在保修期内时,请更换报警器。
报警声异常,时响时停




3.10安装注意事项


    在探测器50厘米安装范围内,不应有遮挡物,并确保周围空气环境清洁;


    避免安装在窗户、风扇、楼梯口等风流量较大的地方;


    避免安装在厨房、炉具、热水炉等高油烟高温高湿的区域;


    避免安装在多尘、腐蚀气体环境、油漆,肮脏或昆虫出入的地方,避免安装在有大量油漆、稀释剂等会产生胶状悬浮物的物品附近。


    请在房子完成装修好后再安装探测器,避免装修期间产生的粉尘进入探测器内部;


    禁止将探测器安装在室外;


    选用安装位置时,请确认打孔不会造成天花板漏水,及钻孔附近没有电线或管道通过;



3.11消防安全知识实践


    如果在您没按测试按键的情况下报警声响起,那么它警告有危险情况发生,您必须做出快速的响应。为了防止这样的情况发生,制定家庭逃生计划,与所有家庭成员进行讨论,且需要经常进行练习。


    每个人都了解烟雾报警器的声音,并解释此声音的意思。


    确定2个出口,且规定每个房间到出口的路线。


    教导所有家庭成员怎样检查门的温度,在门是高温状态下,不要尝试去开门,使用其他备用出口。


    教导所有家庭成员沿着地面爬行,使自己远离危险的烟雾火灾区。


    为大家确定一个安全的室外聚集场所。


    在发生火灾时应该怎么做?


    不要恐慌,保持冷静,拨打消防火警电话。


    尽快离开建筑物。在开门前检查它是否处于高温状态,如果是则使用备用出口。沿地面爬行,不要停下来去取任何贵重东西。


    在预先约定的聚集场所集合。


    不要返回燃烧的建筑物内,在预先约定的聚集场所等待消防部门到达。


注意:这些指南将有助于您在发生火灾的情况下减少受伤几率。实践消防安全规定,防止危险情况。







施工流程及注意事项


施工流程

施工准备

材料准备:

主材:无线烟感及配件

主要工具

专用螺丝刀、梯子、手电钻。

施工人员要求:

施工经验丰富的专业人员。

工艺流程

现场考察→确认施工方案→施工材料准备→培训现场施工人员→入场安装→调试→试运行→交付

施工注意事项

    安全第一 不管哪个工种,施工前必须进行对工人进行安全教育,把安全永远放在第一位,每天都不能进行忽视。项目部可以每天列出明文规定,让各个工种的工长进行签字,严格要求工长每天对工人施工前进行安全提醒及注意事项。项目部管理人员每天必须进入施工现场进行安全的检查,对于不遵守安全规定的进行严厉处罚。


    认真做好现场的文明施工文明施工体现出一个公司的施工现场管理是否规范,也是施工管理制度的完善。做好现场文明施工在开工前项目部一定要提前进行明文规定,包括材料的堆放、工人施工的秩序、现场用电管理要求、施工完毕后物料的整理等。


    减小材料的浪费减小材料的浪费有助于缩小工程项目的成本,提高单位工程项目的利润,在一定程度上也是对文明施工的加强和补充。因此,项目部必须制定明确的材料使用规范,以及达到减小材料浪费所采用的施工技术。让工人施工时严格按要求进行执行。


    各单项工程施工前做好技术交底做好各单项工程的技术交底有助于让工人明确项目部对施工技术经及所达到的施工质量的要求。规范工人的现场施工,保证工程的施工质量。技术交底以施工技术交底单的形式下发给现场施工工人。


    加强施工现场的质量检查项目质检人员要每天进行施工现场的质量检查,检查工程的施工质量是否符合要求,是否达到设计要求的标准。施工现场出现的质量问题要立即进行整改,严把质量关。


    控制好现场的施工进度在保证工程施工质量的前提下,还要控制好工人的施工进度,目前的进度是否在工程总计划之内,如果延后则根据现场实际情况进行调整和重新编排工人,达到工程的预期工期要求。


    做好施工现场各种施工资料的整理施工资料是工程过程的记录和工程竣工结算的依据。也是以后留做备查的可靠保证。所以做好施工现场的施工资料至关重要。





典型行业应用


应用于家庭厨房


  在资源集中的大型城市,人们的居所往往以家庭为单位的,所以基于数量庞大的家庭数量上无线烟感系统可以应用于家庭厨房中,用于防止家庭人员失误导致的天然气外泄。不过在选择合适的家庭用无线烟感系统时,可以选择独立感烟口碑好的系统设备进行购买,进而节省选择购买的时间。


应用于酒店住居


  对于酒店行业来说,经营以及盈利的成本在于酒店本身所处的地段以及服务安全保障,所以应用品质保证的无线烟感系统往往能够增加顾客对酒店居住的好感,从而为打响酒店口碑以及名气做下基本的铺垫,况且使用无线烟感系统还能够预防灾难,在无形中减少酒店的设备损失。


应用于餐厅类商业场所


  餐厅类商业场所是除家庭用火外经常火使用的行业,由于中国习惯于使用菜油等容易燃烧的油种,加上各类新鲜食材以及昂贵的设备用具,使得餐厅类商业场所对于预防的火灾的需求度更加高,因为一旦起火会形成商机的延误以及设备成本的严重损毁。


售后服务政策


1.培训项目实施结束且完成交付与验收工作后,由项目经理编写交付文档,并对甲 方和实际使用人进行硬件设备和软件系统的功能、结构原理、参数、操作方法、 日常维护保养、基础故障排查及维护等培训,并提供相应支持文档。


2.售后质量保障:质量保证期自设备签收之日起不低于一年。质量保证期内,如果 证实货物是有缺陷的,包括潜在的缺陷或者使用不符合要求的材料等,立即免费 维修或者更换有缺陷的货物或者部件,保证达到合同规定的技术以及性能要求。


3.技术服务 在使用过程中,通过我方的服务专线、Email、远程支持等方式,为所涉及 到的系统/软件和硬件的使用及运行维护的正常工作提供技术支持。


4.故障响应 在质保期内,如因制造质量出现问题时,在接到乙方或实际使用人通知2小 时作出响应,并尽快完成故障的排查及修复工作,不能在规定时间内修好的要免 费提供备品(机)备件。



1.访问https://my.iot.store申请开分站。




2.审核通过后,使用系统提供的用户名及密码登录。



3.登录后,点击【资产管理】-【设备管理】-【设备管理】,点击“添加传感器”,填写所属系统、设备编号、场所/系列/型号等信息。

   该设备请按照下图添加


4.访问https://open.zkturing.com/platform/login免费注册开放平台用户。



5.登录开放平台,在【应用管理】-【我的应用】菜单创建应用,待应用审核通过后可使用。



6.点击左下角“接口文档”跳转至“OpenAPI”页面。



7.获取接口开放平台access_token信息


接口名称
申请访问令牌


URL
https://api.iot.ink/api/app.php?s=App.Auth.ApplyToken


请求方式
POST


参数
字段
类型
说明

service
String
默认填写App.Auth.ApplyToken

app_key
客户端key
客户端key

app_secret
用户密钥
应用密钥
返回结果
access_token
String
平台token信息

expire_at
Long
过期时间戳



https://api.iot.ink/docs.php?service=App.Auth.ApplyToken&detail=1&type=expand


8.通过域名信息获取站点tenant-id


接口名称
根据域名获取站点信息


URL
https://api.iot.ink/api/app.php?s=Manage.Admin_Tenant_GetgetTenantByDomain.Api


请求方式
GET


参数
字段
类型
说明

service
String
Manage.Admin_Tenant_GetgetTenantByDomain.Api

access_token
String
接口平台access_token

domain
String
获取站点信息的域名



https://api.iot.ink/docs.php?service=Manage.Admin_Tenant_GetgetTenantByDomain.Api&detail=1&type=fold


9.获取添接口中需要的token令牌


接口名称
登录获取token


URL
https://api.iot.ink/api/app.php?s=Manage.Auth_Oauth_Posttoken.Api


请求方式
POST


参数
字段
类型
说明

service
String
Manage.Auth_Oauth_Posttoken.Api

access_token
String
接口平台token信息

username
String
用户名

password
String
密码

tenant-id
String
站点id

grant_type
String
默认填写password

scope
String
默认填写server
返回结果
access_token
String
消防平台token

dept_id
String
用户所在单位id

expires_in
Integer
token有效期

realName
String
真实姓名

user_id
Integer
用户id

username
String
用户名



https://api.iot.ink/docs.php?service=Manage.Auth_Oauth_Gettoken.Api&detail=1&type=fold


10.获取有权限的单位列表


接口名称
获取单位树


URL
https://api.iot.ink/api/app.php?s=Manage.Admin_Dept_User_Gettree.Api


请求方式
GET


参数
字段
类型
说明

service
String
Manage.Admin_Dept_User_Gettree.Api

access_token
String
接口平台token信息

searchType
String
1区域展示查询 2单位展示查询
请求头
Authorization
String
消防平台Token令牌信息

TENANT-ID
Integer
站点id

scope
String
默认填写server
返回结果
id
Integer
单位id

latLud
String
单位经纬度

name
String
单位名称

parentId
Integer
上级单位id



https://api.iot.ink/docs.php?service=Manage.Admin_Dept_User_Gettree.Api&detail=1&type=fold


11.获取所属系统


接口名称
站点的消防栏目列表


URL
https://api.iot.ink/api/app.php?s=Manage.Admin_Tenant_GetgetFcSystemList.Api


请求方式
GET


参数
字段
类型
说明

service
String
Manage.Admin_Tenant_GetgetFcSystemList.Api

access_token
String
接口平台token信息
请求头
Authorization
String
消防平台Token令牌信息

TENANT-ID
Integer
站点id

scope
String
默认填写server
返回结果
systemCode
String
所属系统编码

systemName
String
所属系统名称



https://api.iot.ink/docs.php?service=Manage.Admin_Tenant_GetgetFcSystemList.Api&detail=1&type=fold


12.获取厂商系列型号


接口名称
站点的消防栏目列表


URL
https://api.iot.ink/api/app.php?s=Manage.Admin_Tenant_GetgetFcSystemList.Api


请求方式
GET


参数
字段
类型
说明

service
String
Manage.Admin_Tenant_GetgetFcSystemList.Api

access_token
String
接口平台token信息
请求头
Authorization
String
消防平台Token令牌信息

TENANT-ID
Integer
站点id

scope
String
默认填写server
返回结果
systemCode
String
所属系统编码

systemName
String
所属系统名称



https://api.iot.ink/docs.php?service=Equipment.Device_DeviceModel_GetgetManufacturerTypeModel.Api&detail=1&type=fold


13.获取建筑树


接口名称
获取建筑树


URL
https://api.iot.ink/api/app.php?s=Equipment.Device_Building_GettreeByDevice.Api


请求方式
GET


参数
字段
类型
说明

service
String
Equipment.Device_Building_GettreeByDevice.Api

access_token
String
接口平台token信息

deptId
Ingeter
单位id
请求头
Authorization
String
消防平台Token令牌信息

TENANT-ID
Integer
站点id

scope
String
默认填写server
返回结果
buildingName
String
建筑名称

id
Integer
建筑id



https://api.iot.ink/docs.php?service=Equipment.Device_Building_GettreeByDevice.Api&detail=1&type=fold


14.获取能挂载的视频


接口名称
获取设备能挂载的视频


URL
https://api.iot.ink/api/app.php?s=Equipment.Video_Videodevice_GetgetVideoDeviceList.Api


请求方式
GET


参数
字段
类型
说明

service
String
Equipment.Video_Videodevice_GetgetVideoDeviceList.Api

access_token
String
接口平台token信息

deptId
Integer
单位id

isDept
String
0:单位节点 1:区域节点
请求头
Authorization
String
消防平台Token令牌信息

TENANT-ID
Integer
站点id

scope
String
默认填写server
返回结果
id
Integer
摄像头id

name
String
摄像头名称



https://api.iot.ink/docs.php?service=Equipment.Video_Videodevice_GetgetVideoDeviceList.Api&detail=1&type=expand


15.添加指定设备


接口名称
添加设备


URL
https://api.iot.ink/api/app.php?s=Equipment.Device_Device_PostaddDevice.Api


请求方式
POST


参数
字段
类型
说明

service
String
Equipment.Device_Device_PostaddDevice.Api

access_token
String
接口平台token信息

deptId
Integer
单位id

system
String
所属系统

code
String
设备编码

manufacturer
Integer
厂商id

deviceType
Integer
设备类型id

deviceModel
Integer
设备型号id

buildId
Integer
建筑id

floor
Integer
建筑楼层

addressDesc
String
位置描述

mark
String
位置标记

mainEngine
String
用传和主机编码

address
String
主机地址

loopBack
String
回路

videoIdList
Integer[]
绑定的视频列表
请求头
Authorization
String
消防平台Token令牌信息

TENANT-ID
Integer
站点id

scope
String
默认填写server



https://api.iot.ink/docs.php?service=Equipment.Device_Device_PostaddDevice.Api&detail=1&type=fold


16.第三方平台获取设备实时数据

    推送接口统一采用HTTP的方式向第三方平台推送数据,接收数据的第三方平台需要实现相应的HTTP的接口,将接口的地址设置到中科图灵消防物联网平台,这样平台就会向设置好的URL的路径发送HTTP的POST请求,平台推送的数据都封装在了Body内,具体的Body内的参数见下面的描述

1.如何设置推送地址

    (1)登陆申请的消防物联网云平台

    (2)找到 系统管理”-“其他设置”-填写推送地址(注意:设备在哪个单位下,就要在哪个单位下设置推送地址

    (3)请先根据例子,使用调试工具(postman等)测试接口是否能通,再去配置推送地址。


2.独立设备通知服务

    推送的功能:

        1.当设备状态发生变化/心跳/离线,平台接收到设备传过来的数据后,经过处理可以分发到第三方平台

    推送的方法:POST

    推送的body内的参数格式:


参数
类型
描述
logId
String(固定)
日志编号
deviceCode
String(固定)
设备编号
uploadTime
Long(固定)
设备数据时间
receiveTime
Long(固定)
平台接收时间
status
Integer(固定)
0故障 1报警 2:正常 4:离线
测点
Object(可变)
每种独立式设备都会有多个测点,可以通过中科图灵开放平台调用接口,查询每种独立式设备的测点列表
测点>>alarmType
String
当前测点状态描述
测点>>alarmStatus
Integer
测点状态   0故障 1报警 2:正常 4:离线
测点>>alarmValue
String
测点值(当测点是状态型的,值和alarmStatus一样,当测点是数值型的,就是普通的数值,例如温度:25)



访问的URL:

用户设定的地址

Header的参数:

Content-Type: application/json

Body内的数据:

{

    "receiveTime": 1664525604907,

    "logId": "290b5dce-ad3a-4edc-8e4b-0849adfc5752",

    "deviceCode": "866732057169915",

    "uploadTime": 1664416656000,

    "OFFLINE": {

        "alarmType": "上线",

        "alarmStatus": 2,

        "alarmValue": 2

    },

    "XELE": {

        "alarmType": "正常",

        "alarmStatus": 2,

        "alarmValue": 100

    },

    "status": 2

}

1.该设备测点有:XFCYGXELEOFFLINE


2.该设备的测点信息   pointCode:测点代号, pointName:测点描述 ,unit:该测点的单位,pointType:测点类型 1:数值型   2:状态型 (pointDesc 状态型 为给测点值做描述)


3.注意:不是每次推送的实时数据都包含了该设备的全部测点。



"pointList":[

         {


            "id": 32,

            "deviceTypeIds":"24,25,159,58",

                    "pointName": "防拆",

                    "pointCode":"XFC",
            "unit":"",

            "pointType":2,

            "pointDesc":"{\"1\":\"报警\",\"2\":\"正常\",\"0\":\"故障\",\"4\":\"离线\"}",



        },

        {

            "id":57,

            "deviceTypeIds": "21,58",

            "pointName""烟雾度",

            "pointCode":"YG",

            "unit":"",

            "pointType":2,

            "pointDesc":"{\"1\":\"报警\",\"2\":\"正常\",\"0\":\"故障\",\"4\":\"离线\"}",

        },


        {

            "id":115,

            "deviceTypeIds":"58",

            "pointName":"电池电量",

            "pointCode":"XELE",

            "unit":"%",

            "pointType":1,

            "pointDesc":null,

        },

        {

            "id":119,

            "deviceTypeIds":"1,21,24,25,28,29,35,36,37,38,40,41,42,43,44,45,46,48,49,50,51,52,53,54,55,56,57,58,61,159,167,168,169,175,166,170,176,179,180,190,191,196,192,193,197,198,201,202,203,204,194,205,208,206,173,218,217,216,215,214,213,212,211,210,209,219,220,221,222,250,229,223,224,225,226,227,228,230,231,232,233,234,235,236,238,239,240,241,242,237,245,246,247,248,249,251,252,253",

            "pointName":"是否在线",

            "pointCode":"OFFLINE",

            "unit":"",

            "pointType":2,

            "pointDesc":"{\"1\":\"报警\",\"2\":\"正常\",\"0\":\"故障\",\"4\":\"离线\"}"

            }

        ],

        "data":"1.登陆智慧消防物联网云平台-系统管理-系统设置-其他设置-设置推送地址(支持http/https)2.推送的设备实时数据根据此接口来解析转换",

        }




买家选项​​信息数量成交时间
中科图灵 · 在线采购
400-689-6718
支付方式

公司转账
预存支付
在线支付
线下支付
商家服务

商家入驻
培训中心
同业合作
开放平台
物流配送

免运费
顺丰速运
邮政快递
公路货运
