一、产品概述

    JT—AT—302型家用可燃气体探测器是我公司采用高品质半导体传感器，结合先进电子技术及精良工艺、融合先进的科学技术，自行开发研制的最新产品，本产品具有工作稳定，使用寿命长等优点。是一种实时检测可燃气体泄漏的高灵敏度浓度检测设备，是家庭安全防范的必备产品。

    探测器采用声光报警方式，报警时发出声光提示，提醒您采取有效措施，避免火灾、爆炸、中毒等恶性事件的发生，以保护您的生命、财产安全。严格按照中华人民共和国国家标准GB15322.2—2019家用可燃气体探测器，进行设计生产和检验认证。

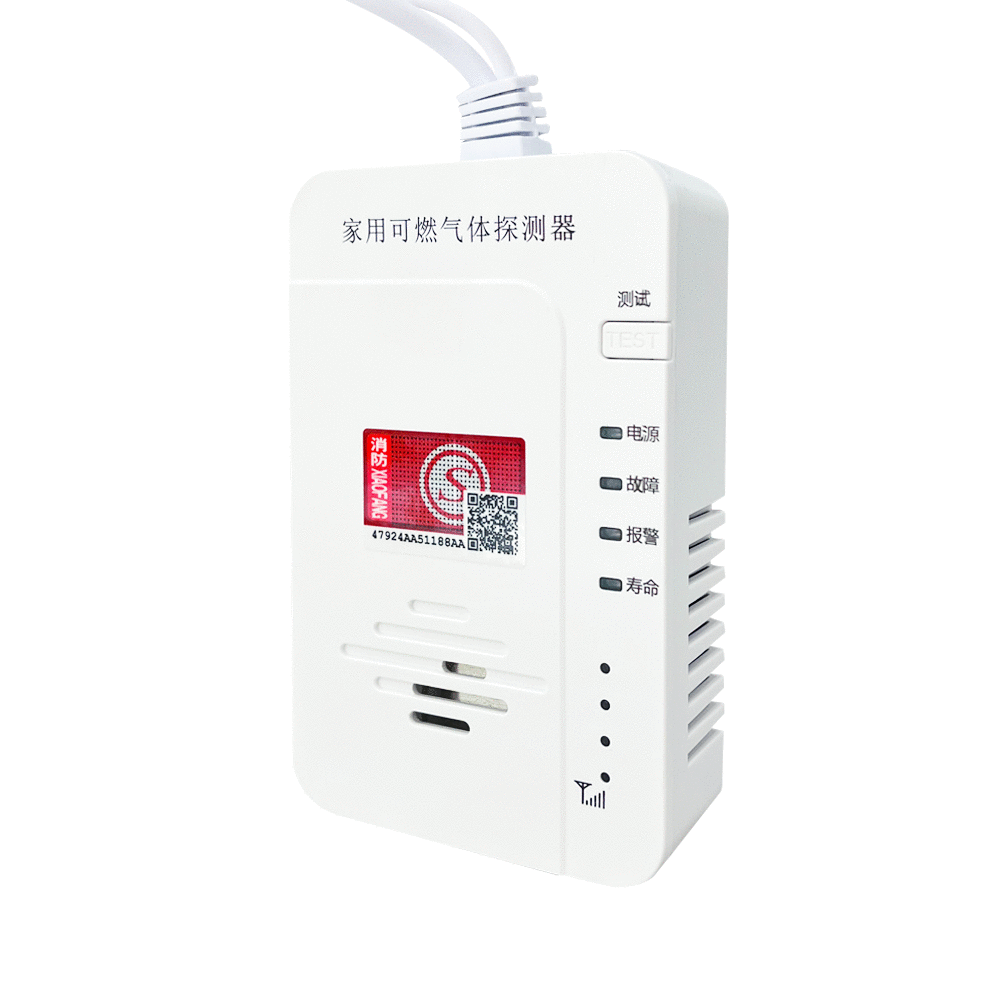

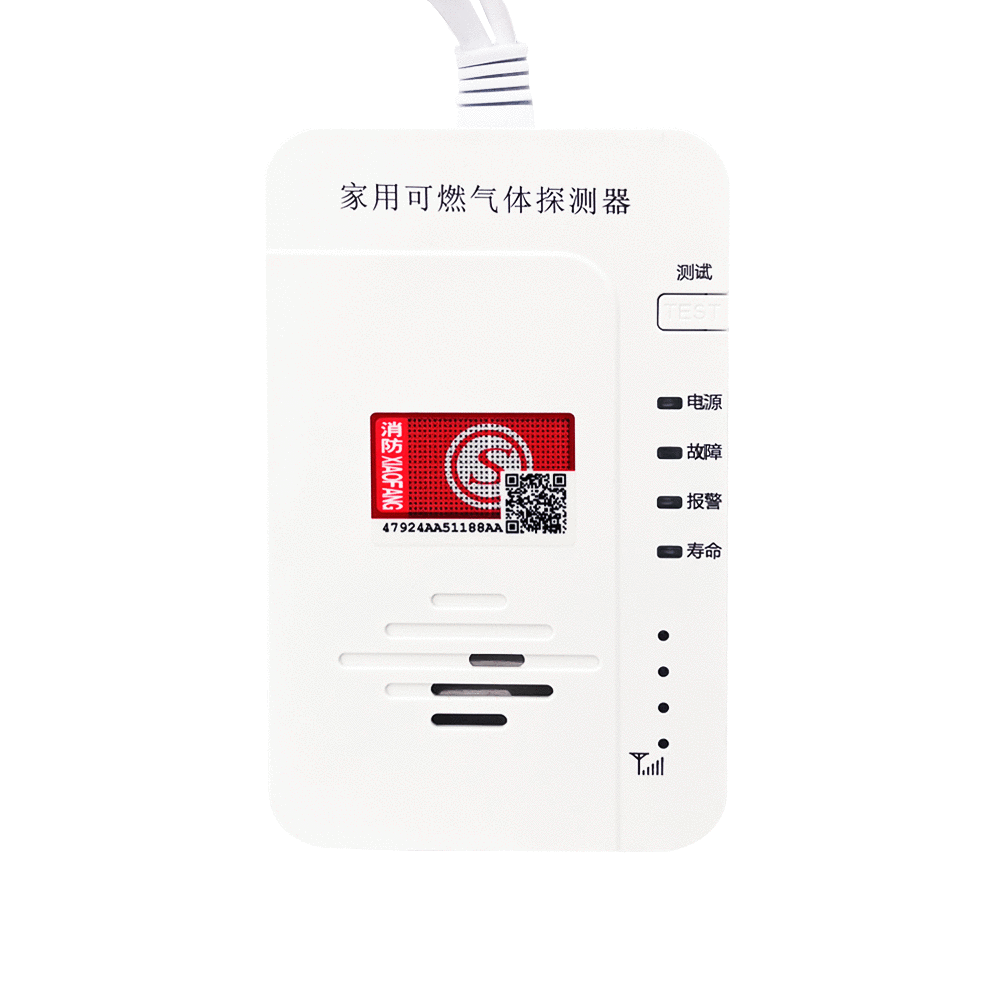

二、探测器结构示意图

三、技术参数

1、外形结构、尺寸：方型L 120mmxW 75mmxH 33.6mm

2、工作电源：AC220V／50Hz

3、适用气体：甲烷

4、采样方式：自然扩散

5、传感器：半导体传感器

6、报警设定值：8％LEL

7、环境条件：室内型温度—10℃—55℃

相对湿度≤95％RH

8、响应时间：少于30秒

9、恢复时间：少于30秒

10、报警方式：声光报警

11、报警音量：≥70dB（正前方1米处）

12、使用寿命：5年，

13、消耗功率：＜3W

14、量程范围：0—20％LEL

输出接点：DC12V，数量：1个。

四、设备操作说明

1、接通22OV交流电源，绿色灯长亮，探测器进入预热状态，黄色、红色指示灯不停地闪烁，180秒后黄色、红色指示灯熄灭，随即进入正常的监视状态。

2、探测器在正常的监视状态下，当检测到空气中的可燃气体浓度达到报警设定值时，探测器发出声光报警信号，红色灯快速闪烁。当检测到空气中可燃气体浓度低于报警设定值时，红色指示灯熄灭。

3、在正常监视状态下，短按探测器的测试／自检按键，黄、红灯闪烁并喇叭鸣响，测试正常。

4、在正常情况下可对探测器每月检查一次。如检查发现探测器不报警或异常，请与专业人员联系及时处理。

5、要经常清除探测器进气孔和散气孔的灰尘和油污。6、当探测器产生故障时故障黄灯亮且蜂鸣器鸣响，应请专业人员或送我厂进行维修。

当探测器累计工作时间达到气体传感器使用期限时，寿命状态指示灯会闪亮。

消防平台添加设备说明

第一步登录平台后台地址（公司商务人员分配相关地址账号密码）

第二步系统管理模块-设备管理功能进行添加

第三步设备添加

1.所属系统：可燃气体

2.设备编号：设备侧面

3.厂商/系列/型号：下图所示

第四步添加成功之后触发设备发送数据如下图：

六、联网接口通讯

1、通信接口信号类型：TTL电平（0～5V），

波特率：4800，数据位8位，停止位1位，偶校验。

2、通讯定义

七、探测器记录

1、探测器报警记录：不少于200条；

2、探测器报警恢复记录：不少于200条；

3、探测器故障记录：不少于100条；

4、探测器故障恢复记录：不少于100条；

5、探测器掉电记录：不少于50条；

6、探测器上电记录：不少于50条；

7、气体传感器失效记录：不少于1条。

八、安装位置

    探测器和燃料使用器具应位于同一房间，如果探测器被安装在墙上，它的高度应高于任何门窗的高度，但至少要距天花板150mm；如果探测器被安装在天花板上，距离任何墙面都至少要300mm探测器距潜在气源至少1M到3M；如果房间内有隔离物，探测器要和潜在气源位于隔离物的同一侧；在有斜面天花板的房间，探测器要位于房间高的一边；探测器应位于距居住者经常呼吸的区域非常近的地方

下列地点不适合安装探测器：

1、不要安装在浴室等水气较大的地方

2、不要安装在正对炉灶油烟气的地方。

3、不要安装在经常断电的地方。

4、不要安装在被窗帘等屏蔽的地方。

5、不要安装在靠近易挥发性有机溶剂的地方。

6、不要安装在烟、通气孔、通气管道的气体流道中及通风良好的地方。

7、不要安装在气温可能降至0℃以下或者升至55℃以上的地方。

8、不要安装在易被碰撞 损坏或者不经意被移动的地方

九、报警处理办法

    当探测器检测到周围的环境的一氧化碳浓度达到危验程度时，探测器发出声光报警信号，当气体浓度下降到报警设定值以下时，探测器会自动恢复到正常的监视状态

当探测器报警时应进行如下的操作：

1、关闭燃具和供气系统；

2、打开门窗通风；

3、不要动任何电气开关和明火；

4、不要切断探测器电源，当气体浓度下降到安全范围时，探测器会自动恢复到正常的监视状态；

5、立即走到新鲜空气中或者打开的门窗处，在急人员赶到、房子安全通风、报警器恢复正常状恋前，不能再次进入室内。

6、检查泄漏原因，并及时请专业人员维修。

十、注意事项

1、不要在探测器附近大量使用有刺激性气味的物质发胶、杀虫剂、油漆、粘接剂等，以免发生误报

2、不要经常使用高浓度的检测气体冲击传感器，以延长传感器的使用寿命。不要随意切断探测器的电源。不要随意拆装探测器或试图修理

3、不要随意切断探测器的电源

4、不要随意拆装探测器或试图修理
